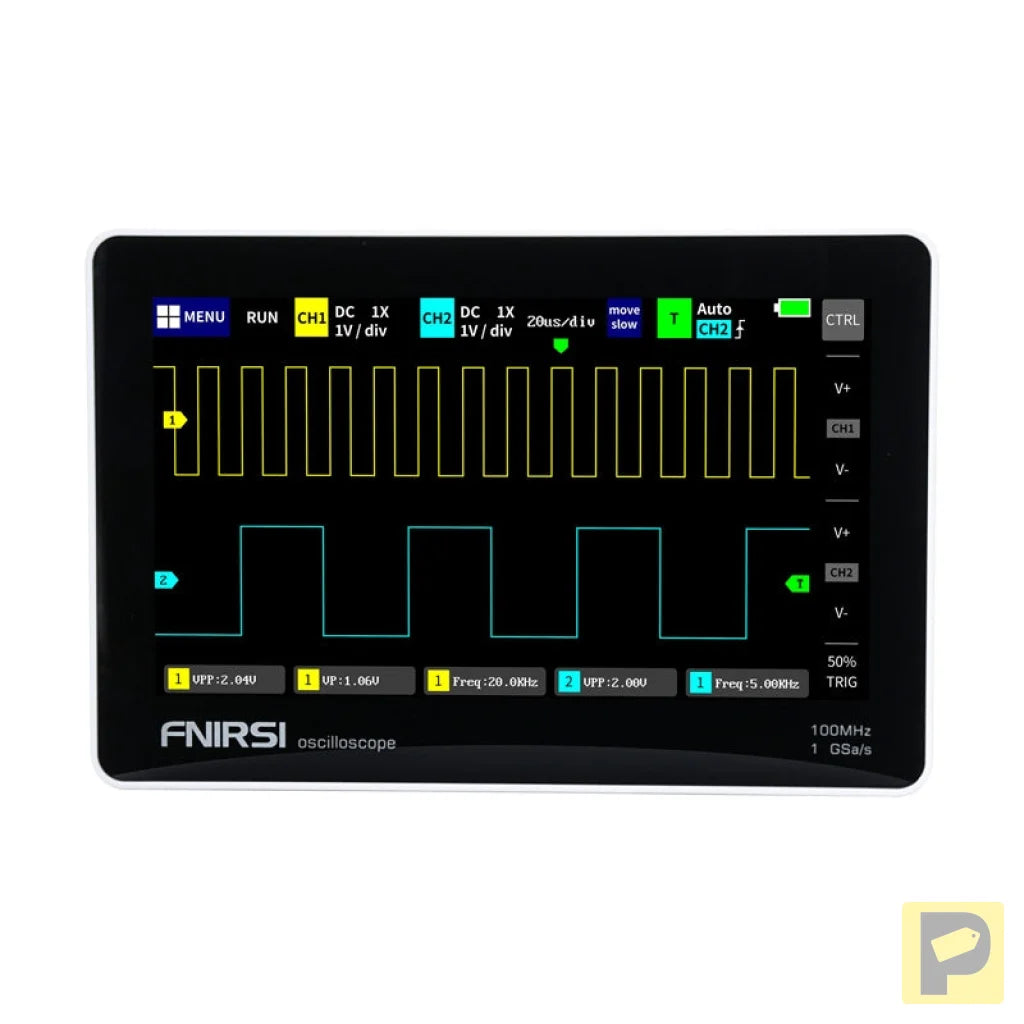

FNIRSI 1013D 7" kannettava tabletti-oskilloskooppi
FNIRSI 1013D -kannettava oskilloskooppi, jossa on 7" kosketusnäyttö, 2 mittauskanavaa, 100 MHz kaistanleveys ja 1 GSa/s näytteenottotaajuus, mahdollistaa tarkan signaalin analyysin huollossa, työpajassa ja elektronisten laitteiden suunnittelussa. Laite on varustettu helposti luettavalla 800x480 TFT -näytöllä, automaattisella yhden painikkeen signaalisäädöllä ja aaltomuodon tallennustoiminnolla, mikä mahdollistaa kätevät ja nopeat mittaukset missä tahansa. Analogisen ja digitaalisen signaalin analyysin tuki tekee siitä sopivan laitteiden huoltoon ja tee-se-itse -käyttöön. Sisäänrakennettu 6 000 mAh:n litiumakku mahdollistaa laitteen käytön noin 4 tuntia.
Selkeä kosketusnäyttö
FNIRSI 1013D -laitteessa on 7 tuuman TFT LCD -näyttö, jonka tarkkuus on 800x480, tarjoten korkean kirkkauden, kontrastin ja tarkan aaltomuodon toiston. Näytön kosketusohjaus mahdollistaa nopean zoomauksen, siirtymisen ja mittausparametrien muuttamisen, nopeuttaen työtä ilman fyysisten painikkeiden tarvetta. Näyttö on valmistettu kapasitiivisella teknologialla, joka tunnetaan nykyaikaisista älypuhelimista, mikä takaa sujuvan toiminnan ja viiveettömän asetusten muutoksen. Kohdistimen mittaustoiminto mahdollistaa signaalin amplitudin, jakson ja taajuuden tarkan lukemisen ilman yksiköiden muuntamista näytön ruudukosta, mikä on erityisen hyödyllistä vääristyneiden signaalien tai kohinallisten suorakulmaisten aaltomuotojen kanssa.
Kaksi mittauskanavaa
Laite on varustettu kahdella mittauskanavalla, joiden sisääntulovastus on 1 MΩ, mikä mahdollistaa kahden signaalin samanaikaisen analysoinnin, helpottaen vahvistinpiirien, muuntimien tai PWM-signaalien vertailua. Tämä laajentaa käyttötarkoituksia huomattavasti verrattuna yksikanavaisiin malleihin. Voit myös suorittaa Lissajous-kuviotarkastelun XY-tilassa, mikä mahdollistaa kahden signaaliryhmän taajuuden, amplitudin ja vaihe-eron määrittämisen.
Automaattinen signaalin säätö
Yhden painikkeen automaattinen säätötoiminto mahdollistaa signaalin mittausparametrien välittömän säätämisen ilman manuaalista kalibrointia. Tämän ansiosta FNIRSI 1013D voi säätää asetukset 1 Vpp signaalille alle sekunnissa, säästäen aikaa ja lisäten työtehokkuutta. Sisäänrakennettu epätarkkuuslogiikka-algoritmi varmistaa korkean tarkkuuden ja asettaa signaalin automaattisesti näytön keskelle, tehden analyysistä paljon helpompaa.
Suojaus vahingoittumista vastaan
Oskilloskooppi käyttää sisäänrakennettuja ylijännitesuojamoduuleja jopa 400 V asti estääkseen laitteen vahingoittumisen korkeajännitesignaaleja mitattaessa, vaikka probia ei olisi asetettu 10X-tilaan. Tämä mahdollistaa virtapiirien ja korkeajännitepiirien turvallisen testaamisen.
Tietojen tallennus ja vienti
FNIRSI 1013D tarjoaa 1 Gt sisäistä muistia, joka mahdollistaa jopa 1 000 kuvan ja 1 000 aaltomuotosarjan tallentamisen. Tämä mahdollistaa nopean yhden painalluksen mittaustulosten tallennuksen ja viennin USB:n kautta tietokoneelle jatkoanalyysiä varten. Aaltomuotohallinta-toiminto mahdollistaa tallennettujen aaltomuotojen pikkukuvien katselun, zoomauksen, poistamisen ja analysoinnin kursorilla suoraan laitteessa - aivan kuten älypuhelimen galleria, mikä lisää tietojen hallinnan mukavuutta.
Edistyneet laukaisutoiminnot
Oskilloskooppi tarjoaa täydellisen valikoiman laukaisutiloja - Auto, Single ja Normal. Tämä järjestely mahdollistaa äkillisten pulssisytytyssignaalien, IR-kaukosäätimen signaalien tai siniaaltojen testaamisen valitun tilan mukaan, tehden laitteesta monipuolisen diagnostiikkatyökalun. Voit myös asettaa laukaisureunan (nouseva/laskeva) ja laukaisukanavan, jolloin voit tarkasti kaapata kiinnostavat signaalin osat.
Mukana:
- FNIRSI 1013D kannettava kosketusnäytöllinen oskilloskooppi
- Probiiliitin (100 MHz) x2
- USB-laturi
- Käyttöohje
| Valmistaja | FNIRSI |
|---|---|
| Malli | 1013D |
| Kanavien määrä | 2 |
| LCD-näytön koko | 7 tuumaa |
| LCD-tarkkuus | 800 x 480 |
| Näyttötekniikka | TFT |
| Kaistanleveys | 100 MHz |
| Näytteenottotaajuus | 1 GSa/s |
| Suurin testijännite | 1X: 40V 10X: 400V |
| Kohdistin | XY-sijainti Laukaisin Y |
| Rullatila | Tuettu |
| Automaattinen yhden painikkeen asetus | Tuettu |
| Aaltomuodon tallennus | 1000 kuvaa + 1000 aaltomuotoa |
| Aaltomuodon hallinta | Tuettu |
| Jännitteen tarkkuus | ± 2% |
| Nousuaika | < 3 ns |
| Muistisyvyys | 240 Kbit |
| Tulojännitevastus | 1 MΩ |
| Herkkä | 50 mV ~ 500 V |
| Aikaperusta | 50 s ~ 10 ns |
| Laukaisutila | Yksittäinen / Normaali / Automaattinen |
| Käynnistysreuna | Nouseva / Laskeva |
| Kytkentä | AC / DC |
| Taajuustarkkuus | ±0,01 % |
| Parametrit | Yhteensä 12 tyyppiä |
| Akku | Litium, kapasiteetti 6000 mAh |
| Käyttöaika | 4 tuntia |
| Laajennus | USB-vienti |
| Lataus | USB-C 5V 2A/3A/4A |
| Mitat | 184 x 124 x 50 mm |
Takuu: 24 kuukautta
