Kuvaus
Tuotetiedot

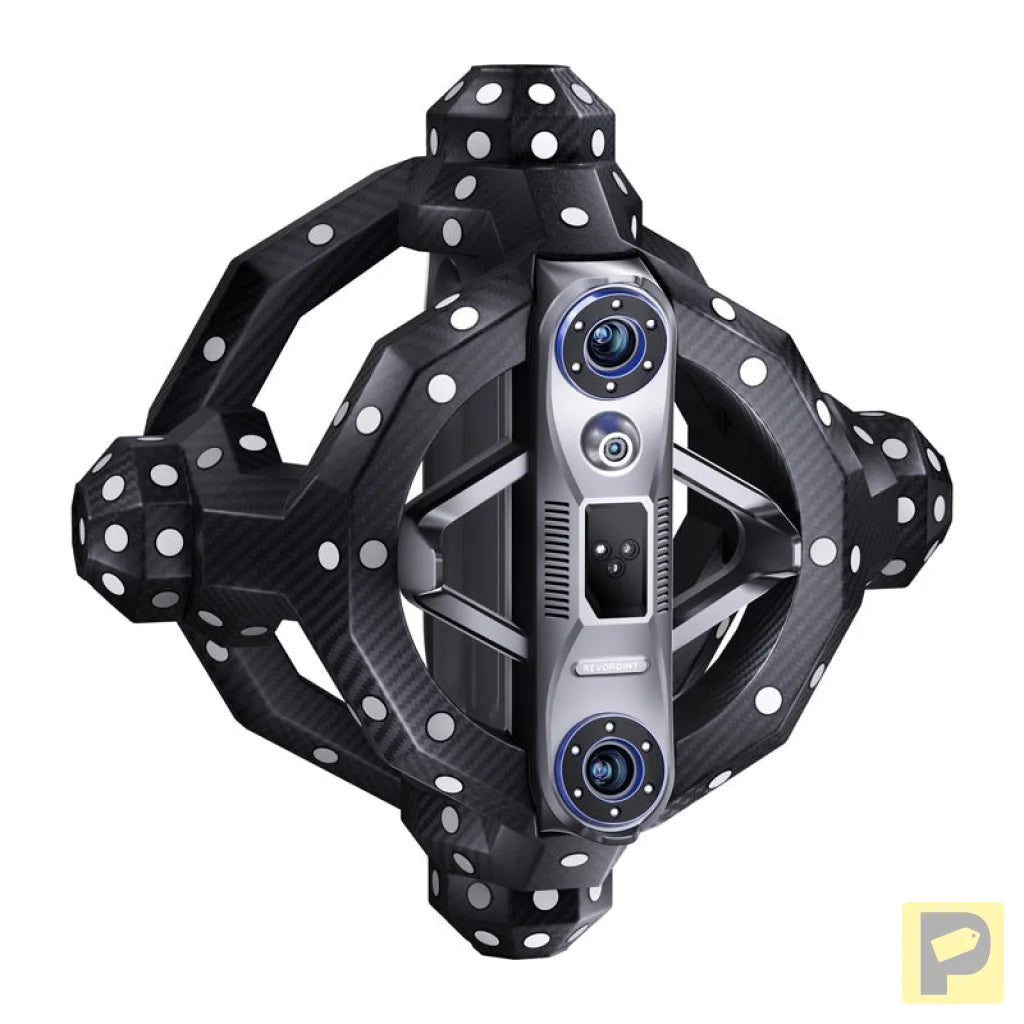

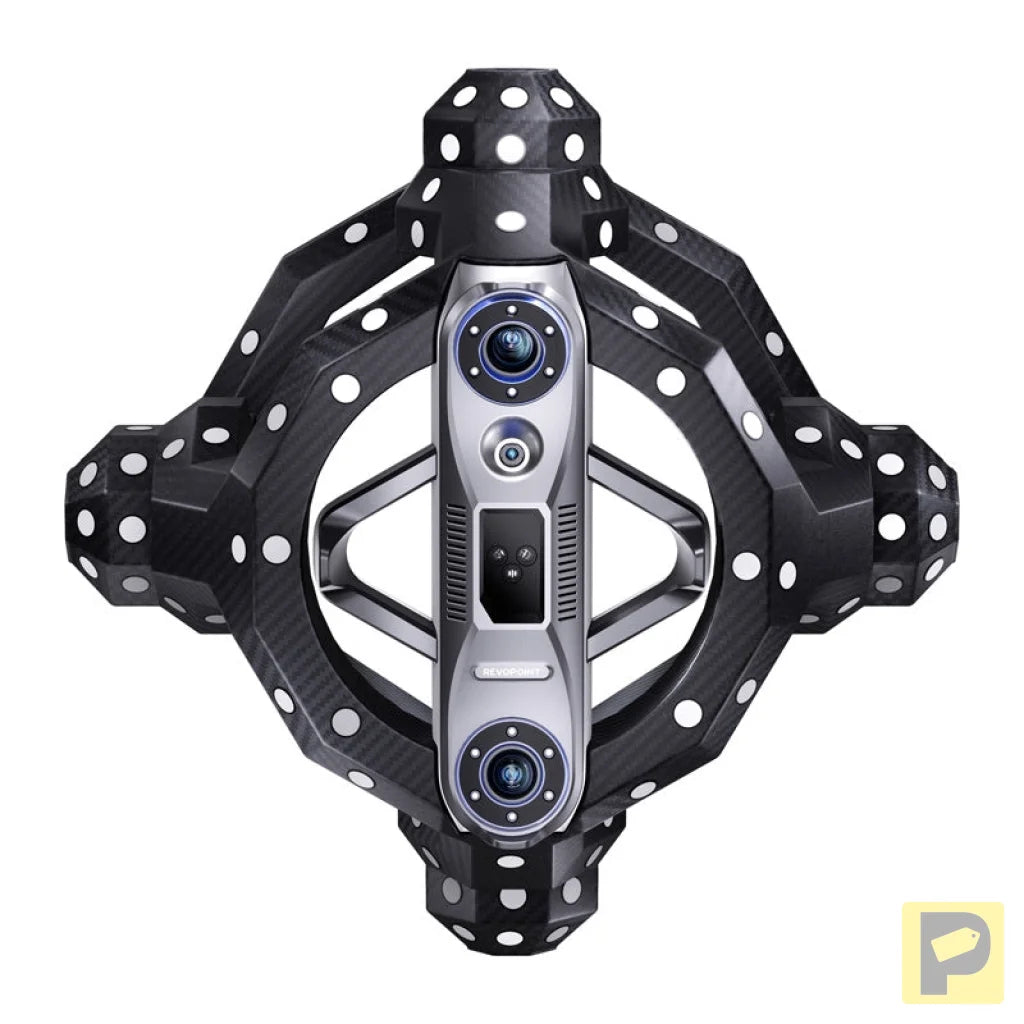

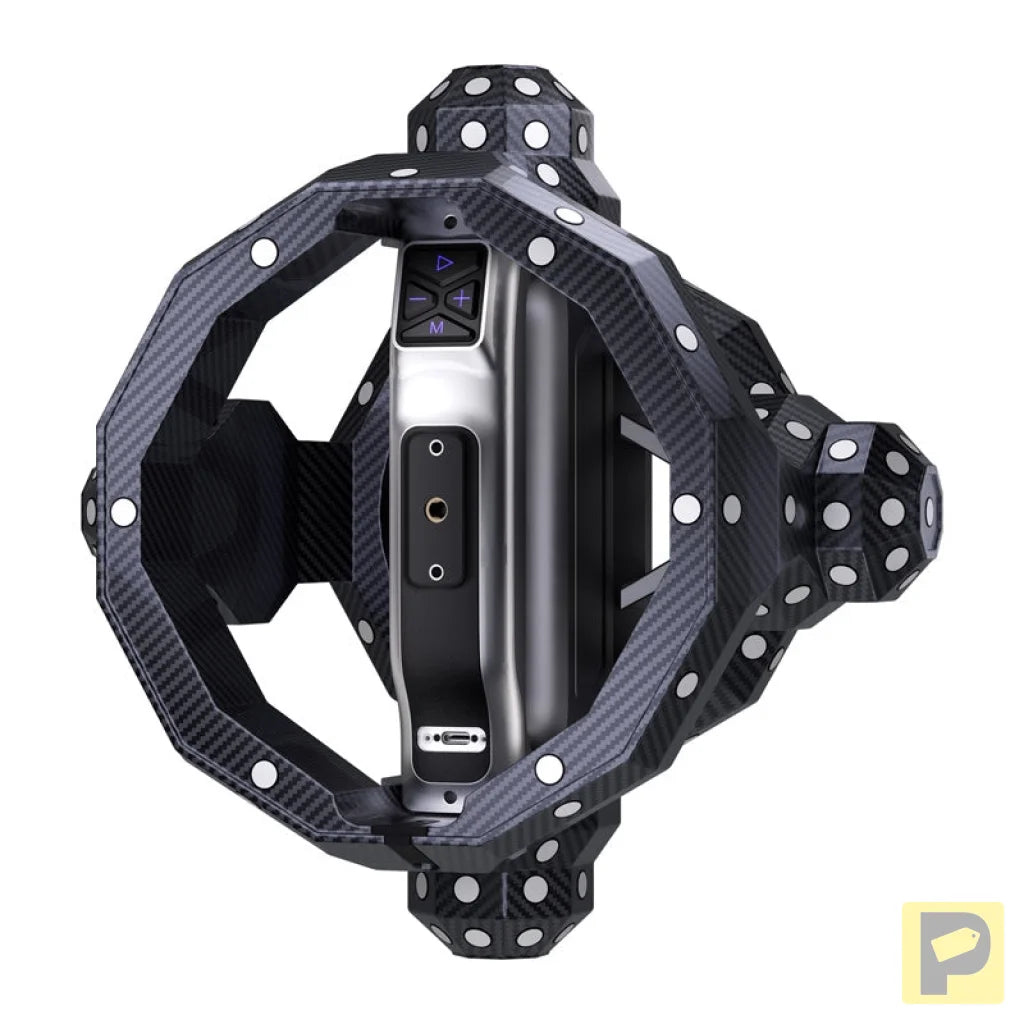

Revopoint Trackit optinen 3D-skanneri
Mittaustarkkuus, täysi liikkuvuus ja älykäs reaaliaikainen kohteenseuranta - Revopoint Trackit on kattava 3D-skannausjärjestelmä, joka yhdistää 0,02 mm tarkkuuden optisen skannerin edistyneeseen avaruusseurantaan. Se on suunniteltu insinööreille, CAD-suunnittelijoille, laadunvalvonnan asiantuntijoille ja teollisuusyrityksille. Trackit tarjoaa nopean, vakaan ja toistettavan skannauksen sekä pienille komponenteille että suurille kohteille - ilman tarvetta merkitsijöille. Integroitu automaattinen kalibrointijärjestelmä, älykkäät gimbaalit ja omistettu Revo Trackit -ohjelmisto takaavat korkean tarkkuuden ja käyttömukavuuden erilaisissa mittausympäristöissä.
Tarkkuutta tinkimättä
Revopoint Trackit tarjoaa 0,02 mm mittaustarkkuuden ja jopa 0,05 mm pistevälin, mahdollistaen hienoimpienkin pintadetaljien kartoittamisen. Syvyyskamera- ja sinisillä lasereilla (30 viivaa ja 1 yksittäinen viiva) tuettu mittausjärjestelmä takaa korkean tarkkuuden ja vakauden. Saadut tiedot voidaan viedä suosituissa tiedostomuodoissa kuten PLY, OBJ, STL, ASC, 3MF, GLTF tai FBX jatkokäyttöä varten suunnittelu- ja insinööri-ohjelmistoissa.
Nopeus ja sujuvuus toiminnassa
Järjestelmä saavuttaa skannausnopeudet jopa 1 500 000 pistettä sekunnissa, mikä mahdollistaa kohteen tehokkaan digitoinnin. Älykkään skannerin liikkeen seurannan ansiosta voit työskennellä sujuvasti – ilman merkkejä ja ilman tarvetta pitää täydellisesti kiinteää asentoa. Track Scan -tila mahdollistaa skannerin sijainnin ja kulman reaaliaikaisen tallennuksen, varmistaen pistepilvien tarkan yhdistämisen jopa dynaamisissa liikkeissä.
Automaattinen kalibrointi
Revopoint Trackit -optinen 3D-skanneri poistaa monimutkaisen asennuksen käyttämällä kahta automaattisesti kalibroitavaa gimbaalia (Dual-Axis Gimbal System). Tracker ja skanneri säätävät automaattisesti sijaintinsa toisiinsa nähden varmistaen mittausjärjestelmän geometrian johdonmukaisuuden. Kalibrointiprosessi voidaan aloittaa suoraan ohjelmistossa – järjestelmä tunnistaa automaattisesti kalibrointitaulukot ja synkronoi kameran parametrit.
Valmiina työskentelemään missä tahansa tilanteessa
Sekä skanneri että seurantaosa on valmistettu kevyistä mutta kestävästä materiaalista – hiilikuiturunko ja polykarbonaattikotelo tarjoavat mekaanista suojaa ja pitkän käyttöiän. Laitteet painavat 1,2 kg ja 1,8 kg, toimivat lämpötila-alueella 0–40 °C ja ne voidaan helposti kiinnittää mukana tuleviin jalustoihin. Kuljetat koko setin erillisissä pyörällisissä kantolaukuissa, joten kokonaisuus pysyy täysin liikkuvana ja käyttövalmiina sekä metrologialaboratoriossa että teollisuusympäristössä tai työpajassa.
Monipuoliset skannausasetukset
Revopoint Trackit tarjoaa useita toimintatiloja eri mittaustilanteisiin. Track Scan -tilassa skannaus tapahtuu reaaliajassa ilman merkkejä, mikä sopii hyvin pienille ja keskisuurille kohteille. Multi-Position Scan -tila mahdollistaa suurten mallien, kuten kehon osien tai koneenosien, jakamisen osiin ja automaattisen yhdistämisen yhdeksi pistepilveksi. Haastaville pinnoille on saatavilla Marker Scan -tila, jossa käytetään magneettisia tai itsekiinnittyviä merkkejä lukemisen vakauden lisäämiseksi. Valitusta tilasta riippumatta valmiit mallit voidaan tallentaa suosituissa PLY-, OBJ-, STL-, ASC-, 3MF-, GLTF- tai FBX-muodoissa CAD-, CAM- ja 3D-ohjelmien käyttöön.
Revo Trackit -edistynyt ohjelmisto
Revo Trackit -sovellus on keskus koko skannausprosessin hallintaan. Se mahdollistaa syvyyskamera-altistusten automaattisen säädön ja kerättyjen pisteiden etäisyyden ja laadun reaaliaikaisen tarkastelun. Lisäksi voit keskeyttää skannauksen, tarkistaa sen etenemisen ja jatkaa työtä milloin tahansa. Järjestelmä yhdistää pistepilvet automaattisesti ja luo malliverkon, mikä nopeuttaa lopullisen tiedoston valmistelua. Skannauksen päätyttyä voit helposti luoda 3D-mallin, suorittaa perusverkkokäsittelyn ja viedä tiedot haluamassasi formaatissa.
Ammatilliset sovellukset
Revopoint Trackit on suunniteltu insinööri-, teollisuus- ja suunnittelusovelluksiin. Järjestelmä on ihanteellinen laadunvalvontaan ja metrologiaan, mahdollistaen tarkan geometrian analyysin ja komponenttien muotojen kartoituksen. Se on myös arvostettu työkalu käänteisessä suunnittelussa, joka mahdollistaa komponenttien digitoinnin ilman teknistä dokumentaatiota. Se avaa laajan valikoiman mahdollisuuksia prototyyppien ja CAD-suunnittelun parissa, helpottaen todellisten esineiden siirtoa digitaaliseen ympäristöön. Tukien 10 mm:n ja 6 m:n kokoisia kohteita, Revopoint Trackitia käytetään teollisuudessa sekä teknillisessä koulutuksessa tai tieteellisessä tutkimuksessa, tarjoten korkean tarkkuuden ja joustavan käytön.
Varusteet valmiina lisääntyneeseen käyttöön
Revopoint Trackitin ominaisuuksien täysimääräiseen hyödyntämiseen suositellaan kokoonpanoa, jossa on Windows 10 tai 11 (64-bittinen), 12. sukupolven Intel Core i9 -prosessori tai uudempi, 64 GB RAM-muistia ja NVIDIA RTX 4060 -näytönohjain, jossa on 8 GB VRAM-muistia tai enemmän. Laite toimii vain x86_64-arkkitehtuurilla ja vaatii USB 3.0 -tai uudemman liitännän varmistaakseen riittävän siirron vakauden ja sujuvan käsittelyn skannauksen aikana.
Sisältää:
- Seurain
- Skanneri
- Gimbal automaattiseen trackerin kalibrointiin (kaksisuuntainen)
- Gimbal skannerin automaattiseen kalibrointiin (kaksisuuntainen)
- Jalusta trackerille
- Jalusta skannerille
- Jalusta kalibrointitaululle
- Skannerin adapteri
- Kalibrointitaulu
- Kalibrointitanko
- Virtalähde
- PC-kaapeli
- Skannerin kaapeli
- Skannerin gimbal-kaapeli
- Trackerin gimbal-kaapeli
- Kaapelisiteitä
- Magneettiset merkit
- Ankkurilohko (magneettinen)
- Sijaintimatto
- USB-muistitikku
- Kuljetuskotelo trackerille (pyörillä)
- Skannerin kuljetuskotelo (pyörillä)
- Pikaopas, todistus ja takuutodistus
Yleistä
| Valmistaja | Revopoint |
|---|---|
| Malli | TRACKIT |
Skanneri
| Yhden kehyksen tarkkuus | 0,02 mm |
|---|---|
| Pisteiden välinen etäisyys (pistepilvien yhdistämisen jälkeen) | jopa 0,05 mm |
| Skannausnopeus | jopa 1 500 000 pistettä/sekunti |
| Valonlähde | 30 sinistä laserlinjaa + 1 yksittäinen sininen laserlinja |
| Työskentelyalue | 200 - 400 mm |
| Yhden skannauksen alue (minimietäisyys) | 160 × 70 mm 200 mm etäisyydellä |
| Yhden skannauksen alue (maksimietäisyys) | 320 × 215 mm 400 mm etäisyydellä |
| Paino | 1,2 kg |
| Mitat | 295 × 295 × 205 mm |
| Käyttölämpötila-alue | 0–40 °C |
| Tuetut tulostusmuodot | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX |
| Materiaali | Runko: hiilikuitu Kotelo: polykarbonaatti |
Seurain
| Suositeltu kohteen kokovalikoima | 0,01 - 6 m |
|---|---|
| Tilavuustarkkuus (seurantajärjestelmä) | 0.025 mm + 0.04 mm × L (m) |
| Työskentelyalue | 1500 - 4000 mm |
| Minimi seuranta-alue | 1304 × 1067 mm 1500 mm etäisyydellä |
| Maksimi seuranta-alue | 3260 × 2845 mm 4000 mm etäisyydellä |
| Seuranta-alue | 11 m³ |
| Paino | 1,8 kg |
| Mitat | 686 × 115 × 111 mm |
| Seurannan kaistanleveys | Infrapuna |
| Käyttäjän uudelleenkalibrointi | Automaattinen kalibrointi. Seurannassa on automaattinen gimbaalin kalibrointijärjestelmä; skanneri vaatii manuaalisen kalibroinnin. |
| Tuetut lisävarusteet | Kalibrointilauta, kalibrointitanko, kaksisuuntainen gimbaali automaattiseen kalibrointiin, ankkurilohko, suuri pyörivä pöytä |
Takuu: 24 kuukautta
